RG7 SINGLE STAGE - REVOLV FURNACE

Home/Store/MH CATALOG/HEATING & COOLING/COLEMAN / REVOLV ILLUSTRATIONS
SKU RG7SINGLE
$0.00
RG7D45C41(T), RG7D60C41(T), RG7D72C41(T)
Available Components
Customer reviews
Reviews only from verified customers
No reviews yet. You can buy this product and be the first to leave a review.
RG7 SINGLE STAGE - REVOLV FURNACE
Home/Store/MH CATALOG/HEATING & COOLING/COLEMAN / REVOLV ILLUSTRATIONS
Product Details

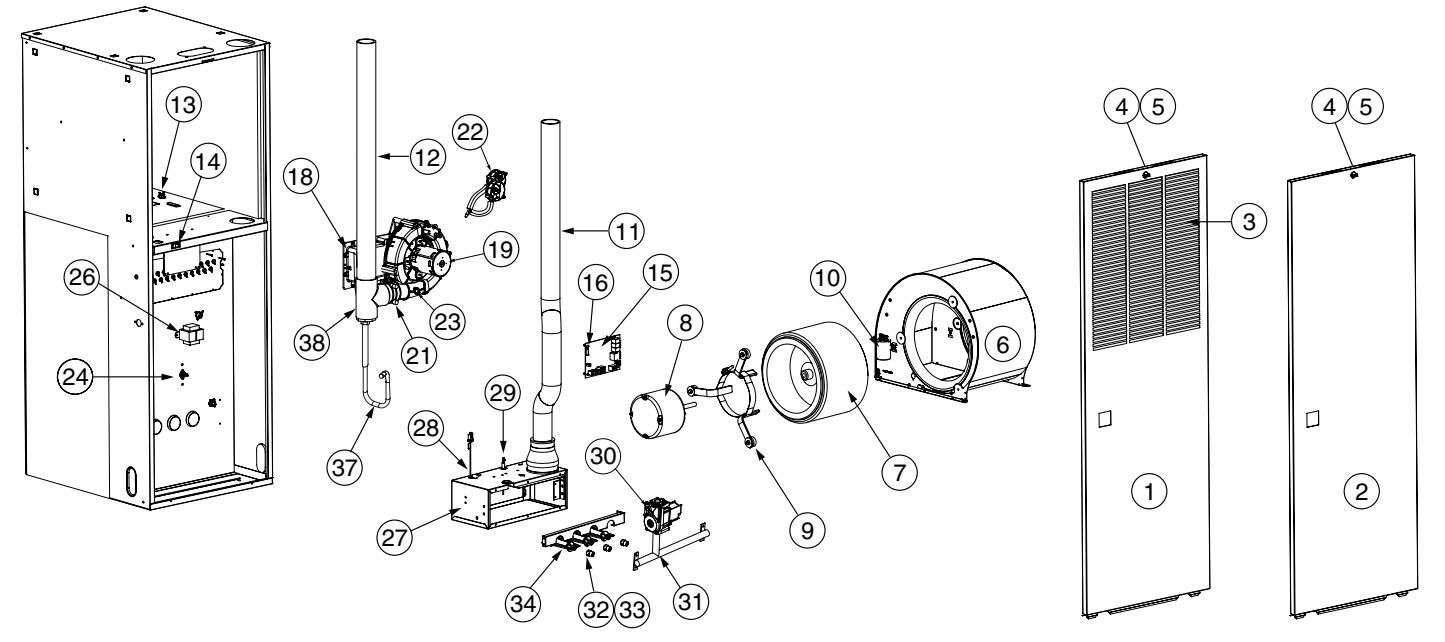

# DESCRIPTION RG7D45C41(T) RG7D60C41(T) RG7D72C41(T) PART# PRICE
1 Door Assembly - Louvered
(Front Return Models)
903977 903977 903977 233110 $154.70
2 Door Assembly - Non-Louvered
(Top Return Models)
904049 904049 904049 -
3 Filter - (Front Return Models) 669363 669363 669363 P-2022 $ 6.62
4 Latch - Door 618107 618107 618107 233052 $20.42
5 Fastener - Door Latch 606317 606317 606317 -
6 Blower Assembly - 921490 921490 921490 -
7 Wheel - Blower 667258 667258 667258 230257 $107.01
8 Motor - Blower 904858 904858 - 233150 $439.54
Motor - Blower - - 904859 233151 $509.25
9 Mount Kit - Blower Motor 904951 904951 904951 -
10 Capacitor - 622545 622545 622549 -
11 Pipe - Combustion Air Inlet 664645 664645 664645 -
12 Pipe - Vent 664644 664644 664644 -
13 Limit - Blower Deck 626602 626602 626602 233153 $ 9.26
14 Switch - Door 632337 632337 632337 233056 $ 7.33
15 Board - Control 920915 920915 920915 233154 $256.86
16 Fuse - 632261 632261 632261 233102 $10.21
17 Heat Exchanger - (Not Shown) 921597 921597 - 233175 $898.48
Heat Exchanger - (Not Shown) - - 921598 233176 $894.93
18 Outlet - Header Box 904802 904802 904802 -
19 Inducer Motor - With Gasket 921494 921494 921494 233155 $484.54
20 Orifice - Inducer (Not Shown) 669927 - - 233156 $11.20
Orifice - Inducer (Not Shown) - 669749 - 233157 $10.21
Orifice - Inducer (Not Shown) - - 669712 233158 $ 8.50
21 Drain Assembly - Inline 664435 664435 664435 -
22 Switch - Pressure 632492 - 632492 -
Switch - Pressure - 632624 - 233161 $35.02
23 Limit - Vent 626606 626606 626606 233162 $13.89
24 Limit - Main Air 626567 626617 626598 -
25 Limit - Rollout 626608
626558R
626608
626558R
626608
626558R
233170
233170
$ 7.73
$ 7.73
26 Transformer - 622341 622341 622341 233166 $29.42
27 Burner Box - Assembly 921495 921599 921496 -
28 Igniter - 632625 632625 632625 233167 $65.47
29 Sensor - Flame 632316 632316 632316 102880 $28.14
30 Gas Valve - 624610 624610 624610 233105 $135.15
31 Manifold - 664639 664639 664640 -
32 Orifice - Natural 661049 - - 233118 $12.08
Orifice - Natural - 661045 - 233080 $13.14
Orifice - Natural - - 661047 -
33 Orifice - LP 661057 - - 233119 $12.19
Orifice - LP - 661055 - -
Orifice - LP - - 661056 233169 $12.08
34 Burner - Inshot 661135 661135 661135 233045 $15.90
35 View Port - Burner 632216 632216 632216 -
36 Drain Tube - Soft, 42"
(Not Shown)
664278 664278 664278 -
37 Drain Tube - Hard "J"
(Not Shown)
663706 663706 663706 -
38 Tee - Vent 618060 618060 618060 -
39 Door Assembly - Coil
(Not Shown)
903094 903094 903094 239844 $91.28
