DOMETIC DM2652LBX

Home/Store/RV CATALOG/APPLIANCES/Refrigerator Diagrams
SKU 936001175
$0.00
936001175
Available Components
Customer reviews
Reviews only from verified customers
No reviews yet. You can buy this product and be the first to leave a review.
DOMETIC DM2652LBX
Home/Store/RV CATALOG/APPLIANCES/Refrigerator Diagrams
Product Details
Brand: DOMETIC

# Description MFG # Part # Price

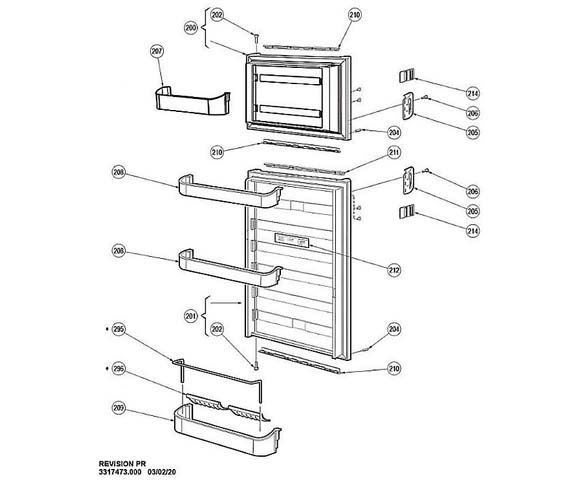

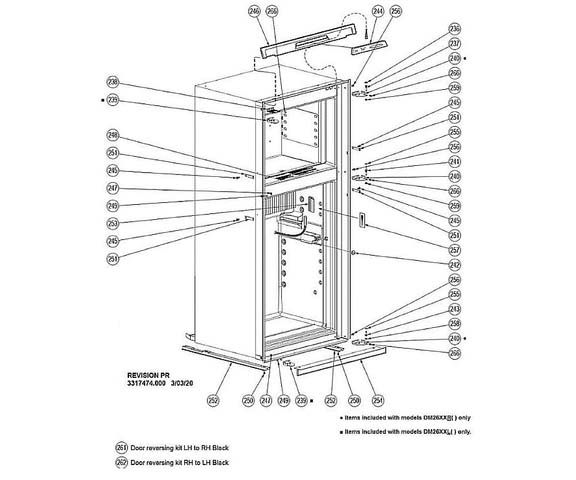

200 Door Asm - Freezer, LH Full Shelf 2932561315 -
201 Door - Refer LH Black 2932563063 -
202 Bushing - Door Hinge 17MM Blk use 29326430300 2931171090 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
204 Pin - Door Panel Support 2932588011 -
205 Handle - Black use 38511740311 3851174031 650183 $36.88
Combo Kit - Door Handle, Black 38511740311 650183 $36.88
206 Screw - PT 5x26-BLK 3858000049 -
207 Freezer Door Shelf - White 6/8 use 29325760166 3316081.901 -
Combo Kit - Door Shelf 29325760166 -
208 Combo Kit - Door Shelf 29325760166 -
209 Shelf - Door Bottle - White use 29325760166 2932575018 -
Combo Kit - Door Shelf 29325760166 -
210 Decor Strip - Dr Black use 38509191133 3850919105 -
Decorative Strip - Black 38509191133 -
211 Deco Strip - Blk use 38509191133 3850919113 -
Strip - Deco Blk use 38509191133 38509191133 -
212 Label - Door use 29327760044 3851235014 -
Label Pkg - NLA 29327760044 -
214 Airing Card - use 38507810266 3850781026 -
Kit - Svc Dr Airing Card,6/8AMER 38507810266 -

# Description MFG # Part # Price
236 Cap - Hinge Pin 3316967.9 -
237 Hinge Pin - Upper use 29326430300 2932647015 -
Hardwae Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
238 Bracket - Top Decor Blk use 29326410833 3851466031 -
Top Decor - w/Bracket, Black 29326410833 -
241 Hinge Pin - Middle, Blk use 29326430300 2932648021 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
242 Plug - Thermistor, Wht use 38510590422 2002301006 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $90.45
243 Pin - Lower Hinge use 29326430300 2932649011 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
244 Board - Control Panel use 2932884097 2932771039 -
Display - Control Interface 2932884097 -
246 Deco Strip - Top, Blk use 29326410833 2932641083 -
Top Decor - w/Bracket, Black 29326410833 -
250 Screw - Zinc-Pltd MRX x M5 x 14 - NLA 3858039096 -
253 Bracket - Thermistor use 38510590422 3851088017 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $90.45
254 Kickplate - w/FM, Black 2932690130 -
255 Washer - Black Xinc use 29326430300 3858010022 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
256 Screw - MRX 4x4 FZ use 29326430300 3858004058 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
257 Decal - Colder/Warmer use 29327760044 3850774013 -
Label Pkg - NLA 29327760044 -
258 Washer - Zinc-Pltd BRB 6.4x12.5 - NLA 3858010113 -
259 Nut - ML6 M6-Blk use 29326430300 3858009057 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
261 Door Reversing Kit - LH to RH Blk 293275012 -
266 Screw - MRX M4 x 10 (Zinc)- NLA 3858039047 -

# Description MFG # Part # Price

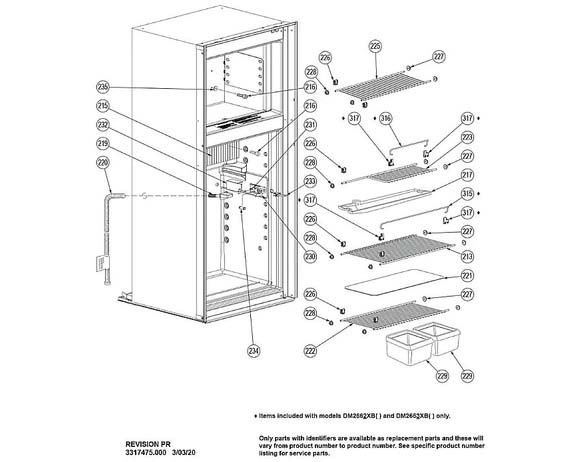

213 Shelf - Wire use 38503240177 3850324017 -
Combo Kit - Wire Shelf 6/8 38503240177 -
215 Fins - Cooling - NLA 2932630011 -
216 Screw - Zinc-Plated, KFXS B10 x 38 - NLA 3858036019 -
217 Tray - Drip use 3316102.9019 2932624014 -
218 Plug - Drain Hose use 3316102.9019 2932115013 -
Drain Hose/Plug/Tray - Assy 3316102.902 -
219 Cup - Drain use 3316102.9019 2932635010 -
220 Hose Assy - Drain use 3316102.9019 3316102.901 -
Drain Hose/Plug/Tray Assy - 3316102.902 -
221 Shelf - Plastic, White use 29326210100 3851429013 -
Crisper Bin - Plastic, Wht, Combo 6/8 29326210100 -
222 Shelf - Wire, Bottom use 38503240177 3850324025 -
223 Shelf - Wire,Milk,Wht use 38503240177 3313470.107 -
Combo Kit - Wire Shelf 6/8 38503240177 -
225 Shelf - Freezer Wire Wht use 38503240177 3316290.9 -
Combo Kit - Wire Shelf 6/8 38503240177 -
226 Kit - Wire Shelf Clip use 3316450.9019 3316450.901 -
Kit - Shelf Clip/Plug 3316450.902 -
227 Plug - Shelf Wire-Wht use 3316450.9019 2932101013 -
228 Plug - Shelf Wire-Wht use 3316450.9019 2932103019 -
Kit - Shelf Clip/Plug 3316450.902 -
229 Crisper - White use 29326210100 2932621010 -
Crisper Bin - Wht, Combo 6/8 29326210100 -
230 Socket - Lamp use 2932520014 2932523018 -
Light Assembly - Interior 2932520014 -
231 Terminal - Light Housing - NLA 2932108018 -
232 Cover - Lamp use 2932520014 2932106012 -
Light Assembly - Interior 2932520014 -
233 Switch - use 29326650177 2932665017 -
Switch Assembly - Door Light 6/8FT 29326650177 -
234 Bulb - G4 12VDC - 10 Watt 2007290006 -
235 Washer - Alumin-5.2x22x1.5 - NLA 3858010147 -

# Description MFG # Part # Price

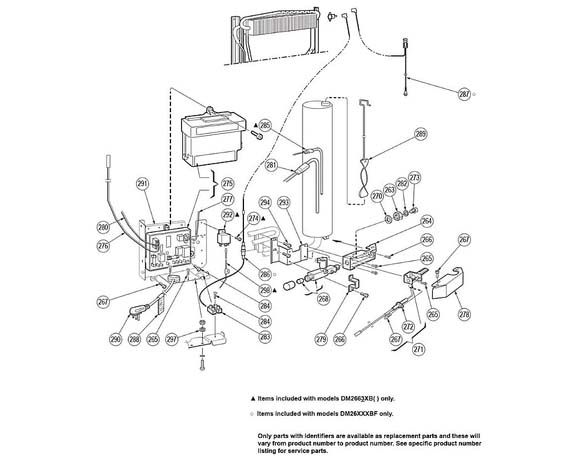

263 Nut - Jam F/Orifice use 3850730569 140207044 -
264 Housing - Burner use 3850730569 2932603018 -
Gas Valve - Burner Asm 3850730569 -
265 Screw - MRX M4 x 8 (Zinc) - NLA 3858039039 -
266 Screw - MRX M4 x 8 (Zinc) - NLA 3858039047 -
267 Screw - Zinc-Pltd RXS B6 x 9.5 - NLA 3858002144 -
268 Valve - Solenoid use 3850730395 2932615012 -
270 Washer - 12.5 x 18.5 x 1 3858010071 -
Gas Valve - Burner Asm 3850730569 -
271 Tube - Burner use 955001672 2007484047 -
Tube - Burner 955001672 -
272 Electrode - w/Lead Wire 2932781012 121210 $63.29
273 Burner Jet - #58 - NLA 2007419217 -
275 Power Control - Hercules 3316348.9 -
276 Conductor - Thermister use 38510590422 3851059034 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $90.45
277 Conductor - Solenoid Valve 2954539041 -
Gas Valve - Burner Asm 3850730569 -
278 Cover - Burner Housing - NLA 2932661016 -
279 Bracket - Gas Valve, Anit-Rotate 2932662014 -
Gas Valve - Burner Asm 3850730569 -
280 Wire - Ignition Control Intergrated 2954542094 -
281 Heater - 325W-120VAC 3850644422 310269 $33.39
282 Washer - Orifice, 0.5MM 2007457001 -
Gas Valve - Burner Asm 3850730569 -
283 Block - Terminal 3858022019 -
284 Screw - RXS B6 x 19 (Zinc) 3858002185 -
288 Label - Grounding- NLA use 29327760044 2932733005 -
Label Pkg - NLA 29327760044 -
289 Baffle - Flue 2932667039 -
290 Power Cord - AC 2002699094 -
291 Bracket - Electronic Mounting - NLA 3851474019 -
293 Mounting Bracket - Solenoid Valve use 3850730569 3850377015 -
294 Screw - Zinc Plated (M5 x 25) - NLA 3858018017 -
297 Nut - Hex M4x3.2 Zinc-Plated - NLA 3858009016 -

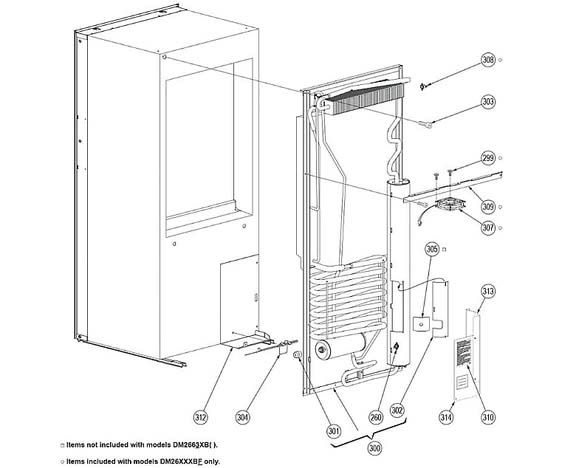

# Description MFG # Part # Price
260 Thermal Switch - 60IN MNT=BLR JKT use 38514090155 3311210901 -
Fuse/Switch Kit - Thermal 38514090155 -
300 Cooling Unit Asm - 606/626 3313470.003 -
301 Cap - Filling use 173228008 173228008 -
302 Cover - Heater Access, POS - NLA 2933557007 -
303 Screw - DK 4.8x16P - NLA 3858068012 -
304 Thermal Fuse - use 38514090155 3851409015 -
Fuse/Switch Kit - Thermal 38514090155 -
305 Cover - Heater - NLA 3851397012 -
310 Label - use 29327760044 3850582002 -
Label Pkg - NLA 29327760044 -
312 Cover Plate - Inner /BTM HSG - NLA 3851300016 -
313 Cover Plate - Side Brkt - NLA 3851301014 -
314 Cover Plate - Back, Btm, Brkt - NLA 3851302012 -
