DM2652LBX Diagram
+5
+4
+3
+2

DOMETIC DM2652LBX

Home/Store/RV CATALOG/APPLIANCES/Refrigerator Diagrams
SKU 936000116
$0.00
936000116
Available Components
Customer reviews
Reviews only from verified customers
No reviews yet. You can buy this product and be the first to leave a review.
DOMETIC DM2652LBX
Home/Store/RV CATALOG/APPLIANCES/Refrigerator Diagrams
Product Details
Brand: DOMETIC

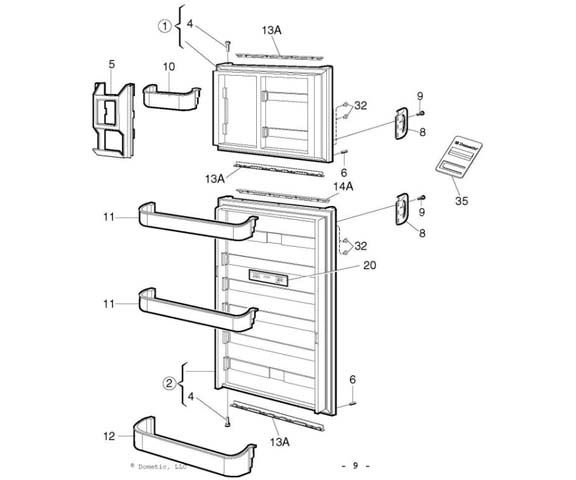

# Description MFG # Part # Price
NS Door Panel Set - Woodgrain 3106863073B -
NS Door Panel Set - Black 3106863073C 110521 $146.16
NS Raised Panels - Aluminum- Both Panels 3311889020A -
NS Raised Panels - Black- Both Panels 3311889020C -
1 Door - Freezer, Black - RH use 2932561307 2932561190 -
2 Door - Refer RH Black 2932563055 -
4 Bushing - Hinge-Black 2931171066 -
5 Rack - Juice - White use 29326270255 2932578020 -
6 Pin - Door Handle Support 2932588011 -
8 Handle - Black use 3851174031 3851174023 650183 $36.88
Handle - Black use 38511740311 3851174031 650183 $36.88
Handle Kit - Comobo, Black 38511740311 650183 $36.88
9 Screw - PT 5x26-BLK 3858000049 -
10 Shelf - Door Upper - White use 29326270255 2932577014 -
Shelf - Wire Fzr Kit- White 29326270255 -
11 Shelf - Door - White use 29325760166 2932576016 -
Shelf Kit - Door Combo 29325760166 -
12 Shelf - Door Bottle - White use 29325760166 2932575018 -
Shelf Kit - Door Combo 29325760166 -
13A Strip - Decoration - Black use 38509191133 3850919022 -
Strip - Decorative Black 38509191133 -
14A Strip - Decoration - Blk NLA use 3850919113 3850919063 -
Strip - Deco Blk use 38509191133 3850919113 -
Strip - Decorative Black 38509191133 -
20 Label - 3851235006 -
32 Cover - Black 3850625025 -
35 Spacer - F/Door 3850781018 -

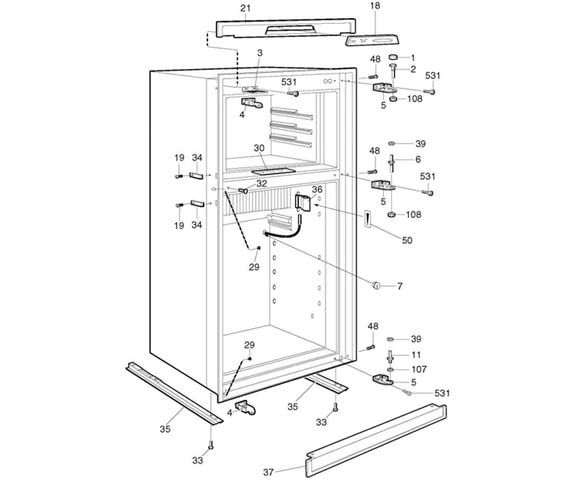

# Description MFG # Part # Price
1 Cover - Black 2932736081 -
2 Hinge Pin - Upper use 29326430300 2932647015 -
3 Bracket - Left- Black 2932644038 -
5 Hinge - Black L/R use 29326430300 2932643030 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
6 Hinge Pin - Middle, Blk use 29326430300 2932648021 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
7 Plug - Thermistor, Wht use 38510590422 2002301006 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $88.64
11 Pin - Lower Hinge use 29326430300 2932649011 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
18 Board - Control Panel Black use 2932771039 2932771021 -
Board - Control Panel - NLA 2932771039 -
19 Screw - RXS B6 x 13 3858002052 -
21 Front - Black 2932641034 -
29 Cover - Black use 29326430300 2930740077 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
30 Decal - use 29327760044 2932776004 -
32 Plug - Black 3850585039 -
33 Screw - Zinc-Pltd MRX M5 x 14 - NLA 3858039096 -
34 Catch Lever - use 2932855030 2932855014 -
35 Rail - 2932660018 -
36 Bracket - Thermistor use 38510590422 3851088017 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $88.64
37 Cover - Base - Black use 2932690130 2932690049 -
Kickplate - w/FM, Black 2932690130 -
39 Washer - Black Xinc use 29326430300 3858010022 -
48 Screw - MRX 4x4 FZ use 29326430300 3858004058 -
50 Decal - Colder/Warmer use 29327760044 3850774013 -
Label Pkg - NLA 29327760044 -
107 Washer - Zinc-Pltd BRB 6.4x12.5 - NLA 3858010113 -
108 Nut - ML6 M6-Blk use 29326430300 3858009057 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
531 Screw - MRX M4 x 10 (Zinc)- NLA 3858039047 -
NS Door Reversing Kit - RH-LH, Black 2932750116 -

# Description MFG # Part # Price
3 Fins - Cooling - NLA 2932630011 -
4 Screw - Zinc-Plated, KFXS B10 x 38 - NLA 3858036019 -
5 Tray - Drip use 3316102.9019 2932624014 -
7 Plug - Drain Hose use 3316102.9019 2932115013 -
Drain Hose/Plug/Tray - Assy 3316102.902 -
8 Cup - Drain use 3316102.9019 2932635010 -
9 Hose - Drain use 2932749159 2932749019 -
Kit - SVC, Drainage 54.1IN 2932749159 -
15 Shelf - Plastic, White use 29326210100 3851429013 -
Crisper Bin - Wht, Combo 6/8 29326210100 -
16 Shelf - Wire, Bottm use 38503240177 3850324025 -
17 Shelf - Wire use 38503240177 3850324017 -
Combo Kit - Wirew Shelf 6/8 38503240177 -
18 Shelf - Wire White, 19 3/4 x 10-1/2 use 3314698000 3850325014 -
Shelf - Wire Milk White use 38503240177 3314698000 -
Combo Kit - Wire Shelf 6/8 38503240177 -
19 Shelf - Wire 3850324033 -
20 Shelf - Wire - NLA use 29326270255 2932627025 -
Shelf - Wire Fzr Kit- White 29326270255 -
21 Clip - Shelf Wire-Wht 2932102011 -
22 Plug - Shelf Wire-Wht use 3316450.9019 2932101013 -
23 Plug - Shelf Wire-Wht use 3316450.9019 2932103019 -
Clip/Plug Kit - Shelf 3316450.902 -
25 Crisper - White use 29326210100 2932621010 -
Combo - Crisper Bin, Wht, 6/8 29326210100 -
27 Socket - Lamp use 2932520014 2932523018 -
Light Assembly - Interior 2932520014 -
32 Terminal - Light Housing - NLA 2932108018 -
40 Cover - Lamp use 2932520014 2932106012 -
Light Assembly - Interior 2932520014 -
41 Switch - use 29326650177 2932665017 -
Switch Assembly - Door Light 6/8FT 29326650177 -
43 Bulb - G4 12VDC - 10 Watt 2007290006 -
64 Washer - Alumin-5.2x22x1.5 - NLA 3858010147 -

# Description MFG # Part # Price
1 Nut - Jam F/Orifice use 3850730569 140207044 -
10 Housing - Burner use 3850730569 2932603018 -
Gas Valve - Burner Asm 3850730569 -
17 Screw - MRX M4 x 8 (Zinc) - NLA 3858039039 -
18 Screw - MRX M4 x 8 (Zinc) - NLA 3858039047 -
19 Screw - Zinc-Pltd RXS B6 x 9.5 - NLA 3858002144 -
20 Valve - Solenoid use 3850730395 2932615012 -
21 Screw - RXS B6 x 13 (Zinc) 3858002151 -
22 Screw - RXS B6 x 9.5 (Zinc) 3858005014 -
25 Washer - 12.5 x 18.5 x 1 3858010071 -
Gas Valve - Burner Asm 3850730569 -
32 Burner - Complete 2930697079 -
33 Electrode - w/Lead Wire 2932781012 121210 $63.29
38 Burner Jet - #58 - NLA 2007419217 -
Gas Valve - Burner Asm 3850730569 -
40 Screw - MRX (M4 x 12) use up to S/N 0923... 3858004025 -
Screw - MRX (M4 x 12) use from S/N 0922... 3858039054 -
45 Module - Power use 3316348.900 3850712013 100512 $249.98
Power Control - Hercules 3316348.9 -
Fuse - Glass, 5 AMP (5.2*20MM) 3315577.9 211389 $13.26
48 Conductor - Thermister use 38510590422 3851059034 -
Thermister Kit - w/Plug and Holder 38510590422 121467 $90.45
49 Conductor - Solenoid Valve 2954539041 -
Gas Valve - Burner Asm 3850730569 -
53 Cover - Burner Housing - NLA 2932661016 -
55 Bracket - Gas Valve, Anit-Rotate 2932662014 -
Gas Valve - Burner Asm 3850730569 -
57 Conductor - PCB use 2954542094 2954542037 -
Wire - Ignition Control Intergrated 2954542094 -
68 Heater - 325W-120VAC 3850644422 310269 $33.39
70 Washer - Orifice, 0.5MM 2007457001 -
Gas Valve - Burner Asm 3850730569 -
84 Block - Terminal 3858022019 -
85 Screw - RXS B6 x 19 (Zinc) 3858002185 -
91 Screw - Zinc-Pltd RXS B6x19 3858002177 -
108 Wire - w/Fuse use 38511830166 3850085022 -
Fan Combo Kit - w/Hardware -NLA 38511830166 -
109 Wire Asm - for 1 Fan use 38511830166 2954599011 -
Fan Combo Kit - w/Hardware -NLA 38511830166 -
113 Label - Grounding- NLA use 29327760044 2932733005 -
Label Pkg - NLA 29327760044 -
115 Baffle - Flue 2932667039 -
120 Power Cord - AC 2002699094 -
150 Plate - Power Module 3850337019 -
151 Strain Relief - 561014010 -
152 Mounting Bracket - Solenoid Valve use 3850730569 3850377015 -
153 Screw - Zinc Plated (M5 x 25) - NLA 3858018017 -
250 Screw - MRX M4x16 Zinc Plated 3858004033 -
251 Washer - Lock 4.3x8 3858011012 -
252 Nut - Hex M4x3.2 Zinc-Plated - NLA 3858009016 -
253 Nut - Lock M4 Zinc-Plated 3858028024 -

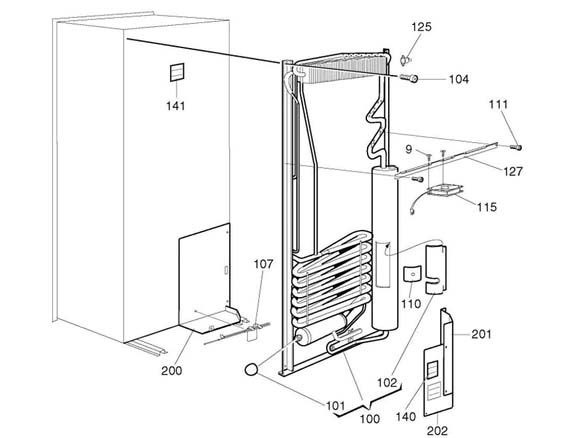

# Description MFG # Part # Price
NS User Manual - 8251293026 -
100 Cooling Unit - use 3313470003 2934606100 -
Cooling Unit Asm - 606/626 3313470.003 -
101 Cap - Filling use 173228008 173228008 -
Cap - Filling - NLA 173228008 -
102 Cover - Heater Access, POS - NLA 2933557007 -
104 Screw - DK 4.8x16P - NLA 3858068012 -
107 Thermal Fuse - use 38514090155 3851409015 -
Fuse/Switch Kit - Thermal 38514090155 -
110 Cover - Heater - NLA 3851397012 -
111 Screw - RXS B8x9.5 3858002201 -
115 Fan - 92MM, T=25MM 3851183016 -
125 Thermal Switch - Fan - NLA, use 33012986.320 3850306063 -
Thermal Switch - Fan - NLA 33012986.32 -
127 Bracket - Fan 3851390017 -
140 Label - use 29327760044 3850582002 -
Label Pkg - NLA 29327760044 -
141 Label - 3850583000 -
200 Cover Plate - Inner /BTM HSG - NLA 3851300016 -
201 Cover Plate - Side Brkt - NLA 3851301014 -
202 Cover Plate - Back, Btm, Brkt - NLA 3851302012 -
