DOMETIC DM2652LBX
Home/Store/RV CATALOG/APPLIANCES/Refrigerator Diagrams
Product Details
Brand: DOMETIC

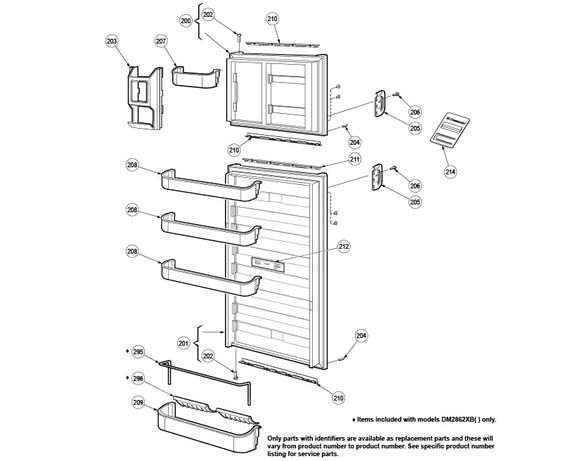

# Description MFG # Part # Price
200 Door - Freezer, Black - LH use 2932561315 2932561208 -
Door Asm - Freezer, LH FullShelf 2932561208 -
201 Door - Refer LH Black 2932563063 -
202 Bushing - Hinge-Black 2931171066 -
203 Rack - Juice - White use 29326270255 2932578020 -
204 Pin - Door Handle Support 2932588011 -
205 Handle - Black use 3851174031 3851174023 650183 $36.88
Handle - Black use 38511740311 3851174031 650183 $36.88
Handle Kit - Comobo, Black 38511740311 650183 $36.88
206 Screw - PT 526-BLK 3858000049 -
207 Shelf - Door Upper - White use 29326270255 2932577014 -
Shelf - Wire Fzr Kit- White 29326270255 -
208 Shelf - Door - White use 29325760166 2932576016 -
Shelf Kit - Door Combo 29325760166 -
209 Shelf - Door Bottle - White use 29325760166 2932575018 -
Shelf Kit - Door Combo 29325760166 -
210 Strip - Decoration - Black use 38509191133 3850919022 -
Strip - Decorative Black 38509191133 -
211 Strip - Decoration - Blk NLA use 3850919113 3850919063 -
Strip - Deco Blk use 38509191133 38509191133 -
Strip - Decorative Black 38509191133 -
212 Label - 3850919063 -
Label - Door use 29327760044 - Replaces 3851235006 3851235014 -
Label Pkg - NLA 29327760044 -
214 Spacer - F/Door 3850781018 -
NS Panel Set - Woodgrainn Door 3106863073B -
NS Panel Set - Black Door 3106863073C 110521 $146.16

# Description MFG # Part # Price
236 Cover - Black 2932736081 -
237 Hinge Pin - Upper use 29326430300 2932647015 -
238 Bracket - Black use 29326410833 3851466015 -
239 Hinge - Black use 29326430300 2932643048 -
240 Hinge - Black L/R use 29326430300 2932643030 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
241 Hinge Pin - Middle, Blk use 29326430300 2932648021 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
242 Plug - Thermistor, Wht use 38510590422 2002301006 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $88.64
243 Pin - Lower Hinge use 29326430300 2932649011 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
244 Board - Control Panel Black use 2932771039 2932771021 -
Board - Control Panel - NLA 2932771039 -
245 Screw - RXS B6 x 13 3858002052 -
246 Front - Black use 29326410833 2932641075 -
Top Decor - w/Bracket, Black 29326410833 -
247 Cover - Black use 29326430300 2930740077 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
248 Decal - use 29327760044 2932776004 -
249 Hinge Plug Kit - Black 3312986106 -
250 Screw - Zinc-Pltd MRX M5 x 14 - NLA 3858039096 -
251 Catch Lever - use 2932855030 2932855014 -
252 Rail - 2932660018 -
253 Bracket - Thermistor use 38510590422 3851088017 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $90.45
254 Cover - Base - Black use 2932690130 2932690049 -
Kickplate - w/FM, Black 2932690130 -
255 Washer - Black Xinc use 29326430300 3858010022 -
256 Screw - MRX 4x4 FZ use 29326430300 3858004058 -
257 Decal - Colder/Warmer use 29327760044 3850774013 -
Label Pkg - NLA 29327760044 -
258 Washer - Zinc-Pltd BRB 6.4x12.5 - NLA 3858010113 -
259 Nut - ML6 M6-Blk use 29326430300 3858009057 -
Hardware Combo Kit - Hinges/Hinge Pins/Bushings 29326430300 -
261 Door Reversing Kit - LH-RH, Black use 293275012 2932750124 -
Door Reversing Kit - LH to RH Blk 293275012 -
266 Screw - MRX M4 x 10 (Zinc)- NLA 3858039047 -
NS Thermal Switch - NLA 3313711000 -

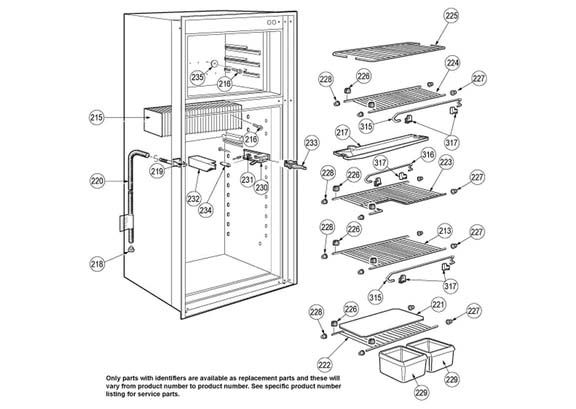

# Description MFG # Part # Price
213 Shelf - Wire use 38503240177 3850324017 -
Combo Kit - Wire Shelf 6/8 38503240177 -
215 Fins - Cooling - NLA 2932630011 -
216 Screw - Zinc-Plated, KFXS B10 x 38 - NLA 3858036019 -
217 Tray - Drip use 3316102.9019 2932624014 -
218 Plug - Drain Hose use 3316102.9019 2932115013 -
Drain Hose/Plug/Tray - Assy 3316102.902 -
219 Cup - Drain use 3316102.9019 2932635010 -
220 Kit - Svc Hose, Drainage 54.1IN 2932749159 -
221 Shelf - Plastic, White use 29326210100 3851429013 -
Crisper Bin - Plastic, Wht, Combo 6/8 29326210100 -
222 Shelf - Wire, Bottom use 38503240177 3850324025 -
223 Shelf - Wire,Milk,Wht use 38503240177 3313470.107 -
Combo Kit - Wire Shelf 6/8 38503240177 -
224 Shelf - Wire 3850324033 -
225 Shelf - Wire - NLA- use 29326270255 2932627025 -
Shelf - Wire Fzr Kit- White 29326270255 -
226 Clip - Shelf Wire-Wht 2932102011 -
227 Plug - Shelf Wire-Wht use 3316450.9019 2932101013 -
228 Plug - Shelf Wire-Wht use 3316450.9019 2932103019 -
Shelf Kit - Clip/Plug 3316450.902 -
229 Crisper - White use 29326210100 2932621010 -
Crisper Bin - Wht, Combo 6/8 29326210100 -
230 Socket - Lamp use 2932520014 2932523018 -
Light Assembly - Interior 2932520014 -
231 Terminal - Light Housing - NLA 2932108018 -
232 Cover - Lamp use 2932520014 2932106012 -
Light Assembly - Interior 2932520014 -
233 Switch - use 29326650177 2932665017 -
Switch Assembly - Door Light 6/8FT 29326650177 -
234 Bulb - G4 12VDC - 10 Watt 2007290006 -
235 Washer - Alumin-5.2x22x1.5 - NLA 3858010147 -
315 Shelf Rail - (Long) use 20073372111 2007337211 -
Combo Kit - Shelf Rail 20073372111 -
316 Shelf Rail - (Short) 2007337120 -
317 Shelf Holder - White use 20073372111 2930693045 -
Combo Kit - Shelf Rail 20073372111 -

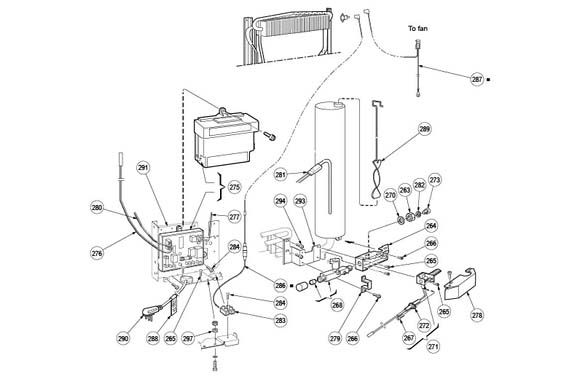

# Description MFG # Part # Price
263 Nut - Jam F/Orifice use 3850730569 140207044 -
264 Housing - Burner use 3850730569 2932603018 -
Gas Valve - Burner Asm 3850730569 -
265 Screw - MRX M4 x 8 (Zinc) - NLA 3858039039 -
266 Screw - MRX M4 x 8 (Zinc) - NLA 3858039047 -
267 Screw - Zinc-Pltd RXS B6 x 9.5 - NLA 3858002144 -
268 Valve - Solenoid use 3850730395 2932615012 -
270 Washer - 12.5 x 18.5 x 1 3858010071 -
Gas Valve - Burner Asm 3850730569 -
271 Tube - Burner use 955001672 2007484047 -
Tube - Burner 955001672 -
Burner - Complete 2930697079 -
NS Pipe Holder - 2930652041 -
272 Electrode - w/Lead Wire 2932781012 121210 $63.29
273 Burner Jet - #58 - NLA 2007419217 -
Gas Valve - Burner Asm 3850730569 -
275 Module - Power use 3316348.900 3850712013 100512 $249.98
Power Control - Hercules 3316348.9 -
Fuse - Glass, 5 AMP (5.2*20MM) 3315577.9 211389 $13.26
276 Conductor - Thermister use 38510590422 3851059034 -
Thermistor Kit - w/Plug and Holder 38510590422 121467 $90.45
277 Conductor - Solenoid Valve 2954539041 -
Gas Valve - Burner Asm 3850730569 -
278 Cover - Burner Housing - NLA 2932661016 -
279 Bracket - Gas Valve, Anit-Rotate 2932662014 -
Gas Valve - Burner Asm 3850730569 -
280 Conductor - PCB use 2954542094 2954542037 -
Wire - Ignition Control Intergrated 2954542094 -
281 Heater - 325W-120VAC 3850644422 310269 $33.39
282 Washer - Orifice, 0.5MM 2007457001 -
Gas Valve - Burner Asm 3850730569 -
283 Block - Terminal 3858022019 -
284 Screw - RXS B6 x 19 (Zinc) 3858002185 -
288 Label - Grounding- NLA use 29327760044 2932733005 -
Label Pkg - NLA 29327760044 -
289 Baffle - Flue 2932667039 -
290 Power Cord - AC 2002699094 -
291 Bracket - Electronic Mounting - NLA 3851474019 -
293 Mounting Bracket - Solenoid Valve use 3850730569 3850377015 -
294 Screw - Zinc Plated (M5 x 25) - NLA 3858018017 -
297 Nut - Hex M4x3.2 Zinc-Plated - NLA 3858009016 -

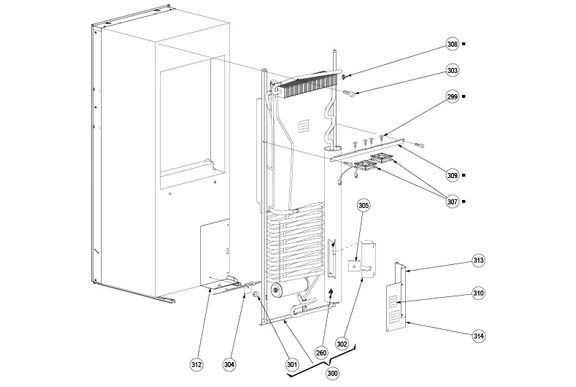

# Description MFG # Part # Price
300 Cooling Unit Asm - 606/626 3313470.003 -
301 Cap - Filling use 173228008 173228008 -
Cap - Filling - NLA 173228008 -
302 Cover - Heater Access, POS - NLA 2933557007 -
303 Screw - DK 4.8x16P - NLA 3858068012 -
304 Thermal Fuse - use 38514090155 3851409015 -
Fuse/Switch Kit - Thermal 38514090155 -
305 Cover - Heater - NLA 3851397012 -
310 Label - use 29327760044 3850582002 -
Label Pkg - NLA 29327760044 -
312 Cover Plate - Inner /BTM HSG - NLA 3851300016 -
313 Cover Plate - Side Brkt - NLA 3851301014 -
314 Cover Plate - Back, Btm, Brkt - NLA 3851302012 -
